CV Ortak Arıza İşaretleri ve Değiştirme Gerektiğinde

Aktarma Organı Temelleri

Araç Aktarma Organındaki CV Bağlantılarının Rolünü Anlamak

Her önden çekişli, dört tekerlekten çekişli ve birçok arkadan çekişli araç, süspansiyon hareket ederken ve direksiyon açısı değişirken motor gücünü tekerleklere aktarmak için her aks milindeki bir çift esnek konektöre güvenir. Bu konektörler özgeçmiş eklemleri ve işleri kağıt üzerinde aldatıcı derecede basit ama pratikte mekanik olarak zorlu: tekerlek ne kadar keskin dönerse dönsün veya süspansiyon bir tümsek üzerinde ne kadar uzağa giderse gitsin dönüş hızını sabit tutun.

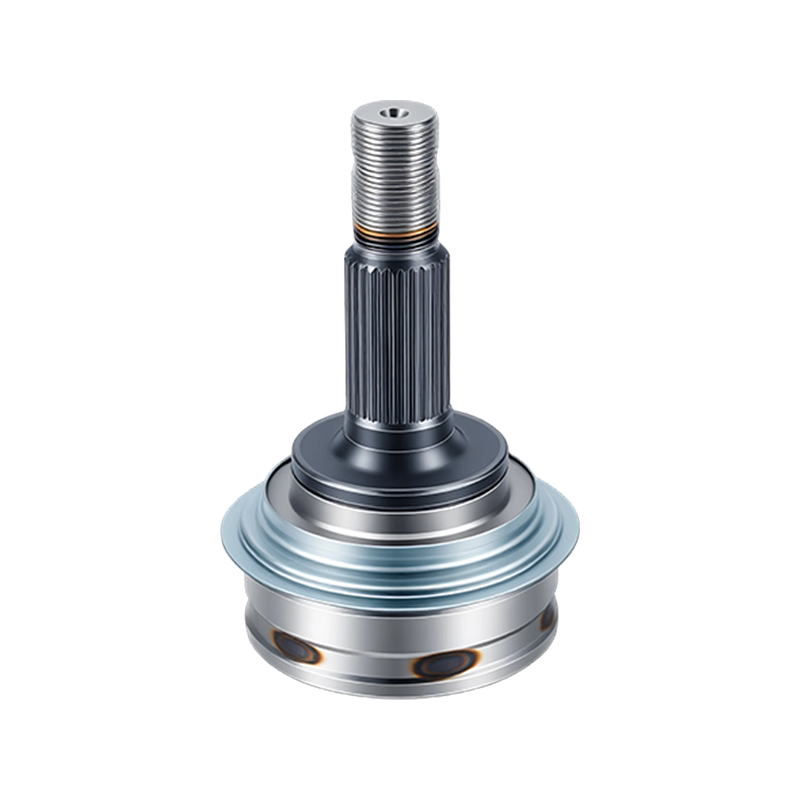

Constant velocity joint component used in vehicle axle assemblies

Değişken açılarda düzgün güç aktarımına izin veren bilya kafesini ve muhafazayı gösteren sabit hızlı bir bağlantı tertibatı.

Her aks tipik olarak farklı işlere sahip iki eklem taşır. Şanzımana daha yakın olan iç bağlantı, genellikle süspansiyon sıkıştıkça aksın içeri ve dışarı dalmasını sağlamak için yapılmış tripod tarzı bir tasarımdır. Tekerlek göbeğine daha yakın olan dış mafsal, dönüş düzgünlüğünü kaybetmeden keskin direksiyon açılarını idare etmek için normalde Rzeppa veya bilye tipi bir tasarımdır. Her ikisi de gresle paketlenmiştir ve kirlenmeyi dışarıda ve yağlamayı içeride tutan esnek kauçuk veya termoplastik bir kılıfla kapatılmıştır.

2

Çoğu konfigürasyonda aks mili başına mafsallar

1

Her bir eklemi döküntü ve nemden koruyan mühürlü kılıf

0

Bagajın yarılması durumunda yağ kaybına karşı tolerans

Sistemin tamamı bu sızdırmaz muhafazanın sağlam kalmasına bağlı olduğundan, bağlantı arızalarının çoğu metal bileşenlerin kendiliğinden aşınmasıyla başlamaz. Bunlar, yağın kaçmasına ve yoldaki kumların içeri girmesine izin veren yırtık bir bagajla başlar, bu da normalde çok uzun bir hizmet ömrüne sahip olacak parçalardaki aşınmayı hızlandırır.

Kök Nedenler

CV Eklem Arızasının Yaygın Nedenleri

Bağlantıların neden arızalandığını anlamak, bazı araçların benzer kilometre performansına sahip olsa bile neden diğerlerinden çok daha erken bakıma ihtiyaç duyduğunu açıklamaya yardımcı olur. Aşağıdaki faktörler teknisyenlerin denetim sırasında en sık gördükleri faktörlerdir.

Bunlardan, bozulmuş bir bot, çoğu eklem değişimi için sürekli olarak başlangıç noktasıdır. Bu nedenle bagaj durumunun incelenmesi, gelişmekte olan bir sorunu pahalı bir onarıma dönüşmeden önce yakalamanın en hızlı yollarından biridir.

Tanısal İşaretler

Arızalı CV Bağlantısının Erken Uyarı İşaretleri

CV mafsalları sağlıklıyken sessiz çalıştığından, dönüşler veya hızlanma sırasında aktarma organları alanından gelen hemen hemen her türlü yeni gürültü veya titreşim araştırmaya değerdir. Aşağıdaki tablo, bir eklem hizmet ömrünün sonuna yaklaştığında, tek bir veri kaynağı yerine ortak teşhis modellerine dayanarak farklı semptomların ne sıklıkta rapor edildiğini özetlemektedir.

Özellikle park yerinde düşük hızda keskin dönüşler sırasında duyulan tıklama veya patlama sesi, dış bağlantının aşındığının en belirgin göstergelerinden biridir. Hızlanmayla artan ve yanaşma sırasında hafifleyen titreşim, daha çok bir iç bağlantı sorununa özgüdür.

İç ve Dış

İç Eklem ve Dış Eklem Belirti Modellerinin Karşılaştırılması

İç ve dış eklemler farklı hareket türlerini gerçekleştirdiğinden, biraz farklı şekillerde arızalanma eğilimindedirler. Aşağıdaki radar karşılaştırması, hangi eklemde sorun oluştuğuna bağlı olarak her bir semptomun tipik olarak nasıl farklı ağırlığa sahip olduğunu özetlemektedir.

Dış Bağlantı İç Bağlantı

Belirti	Dış Bağlantı Emphasis	İç Bağlantı Emphasis
Dönüşler sırasında tıklamak	Yüksek	Düşük
Titreşim under acceleration	Düşük to Moderate	Yüksek
Vites geçişinde tıkırtı	Düşük	Orta ila Yüksek
Görünür önyükleme çatlaması	Orta ila Yüksek	Düşük to Moderate

Zamanla Aşınma

CV Ortak Aşınması Kilometreyle Nasıl İlerliyor?

Sağlıklı, uygun şekilde kapatılmış bir bağlantının aşınması yavaş yavaş artar. Kirlilik yırtılmış bir körükten içeri girdiğinde, aşınma oranı keskin bir şekilde artar çünkü kum, bilyeli yataklar ve yatakları arasında aşındırıcı görevi görür. Aşağıdaki çizgi grafik bu tipik ilerleme modelini göstermektedir.

Grafiğin orta noktasından sonraki dik yükseliş, körük zaten arızalandığında ve kirlenme bağlantıya girdiğinde ne olacağını yansıtıyor. Bu nedenle erken yakalanmış küçük, ucuz bir bagaj yırtığının giderilmesi, binlerce kilometre boyunca kuru ve kumlu bir şekilde çalışan bir bağlantı yerine çok daha az maliyetlidir.

Karar Faktörleri

CV Eklem Onarımının Kapsamını Ne Etkiler?

Aşınmış her bağlantı aynı düzeyde çalışma gerektirmez. Bir atölyenin yalnızca bagajı mı, tek başına mafsalı mı yoksa tüm aks grubunu mu değiştireceğini çeşitli faktörler belirler.

Faktör	Tipik Etki	Notlar
Etkilenen aks sayısı	Orta ila Yüksek	Dört tekerlekten çekiş düzenleri genellikle her iki tarafa da ekstra bağlantı noktaları ekler
Önyükleme ve tam bağlantı durumu	Düşük to Moderate	Erken yakalanırsanız, tek başına önyükleme sorunu çözebilir
Aks milinde korozyon	Orta	Eklem değişimi yerine tam aks montajı gerektirebilir
Erişim ve işgücü karmaşıklığı	Orta ila Yüksek	Süspansiyon düzenine ve araç platformuna göre değişir

Onarım İş Akışı

CV Eklem Değişimi Tipik Olarak Nasıl Gerçekleştirilir?

Belirli prosedürler araç platformuna göre değişiklik gösterse de, bir teknisyenin izlediği genel sıra çoğu önden çekişli ve dört tekerlekten çekişli araçta tutarlı kalır.

Gürültü veya titreşim kaynağını kontrollü bir test sürüşü ve görsel inceleme yoluyla doğrulayın.
Aracı güvenli bir şekilde destekleyin ve bağlantı alanına tam erişim için tekerleği çıkarın.
Aksı hazne taşıyıcısından ayırın ve gerektiği şekilde salıncak kolunu indirin.
Aks grubunu şanzımandan veya ara milden çıkarın.
Bağlantıyı değiştirin, doğru miktarda gresle yeniden paketleyin ve yeni bir körük ve kelepçeler takın.
Aksı yeniden takın, süspansiyon bileşenlerini yeniden bağlayın ve bağlantı elemanlarını spesifikasyona uygun şekilde sıkın.
Aracı tekrar hizmete sokmadan önce gürültü veya titreşimin çözüldüğünü doğrulamak için yol testi.

Önleme

CV Ortak Hizmet Ömrünü Uzatan Bakım Uygulamaları

Rutin lastik rotasyonu sırasında beş dakikalık bagaj muayenesi, daha sonra çok daha büyük aktarma organı onarımlarını önleyebilecek en ucuz alışkanlıklardan biridir.

Her lastik rotasyonu veya yağ değişimi sırasında lastik körüğünde çatlak, yarık veya sarkmış gres olup olmadığını görsel olarak kontrol edin.
Conta kırıldığında gres kaybı ve kirlenme hızlı bir şekilde ilerleyeceği için, beklemek yerine yırtık bir körükle hemen ilgilenin.
Fazla oynama, ekleme gereksiz yük katacağından süspansiyon burçlarını ve bilyeli mafsalları iyi durumda tutun.
Özellikle dar park manevralarında, sert hızlanmayla birlikte tam direksiyon kilidiyle uzun süre sürüş yapmaktan kaçının.
Bir önyükleme zaten başarısız olduğunda, güvenilir kaynak kullanımı yedek CV eklemleri aks milinin veya şanzıman çıkış contasının ikincil hasar görmesini anında önlemeye yardımcı olur.
Halihazırda semptomlar gösteren bir eklemi sürmeye devam etmek yerine olağandışı tıklama veya titreşimi derhal kontrol ettirin.

Sık Sorulan Sorular

Sık Sorulan Sorular Questions

S1: CV ekleminin arızalanmaya başladığının ilk işareti nedir?

Çoğu durumda, ilk fark edilen işaret, özellikle düşük hızda dönerken (örneğin park alanına girerken) ortaya çıkan ritmik bir tıklama veya patlama sesidir.

S2: Arızalı bir CV mafsalına sahip bir araç yine de güvenli bir şekilde sürülebilir mi?

Orta hızda kısa mesafeler genellikle mümkündür, ancak yırtık bir körükle veya ileri derecede oynamayla bir mafsal üzerinde sürmeye devam etmek, mafsalın ayrılması riskini taşır ve bu da o tekerleğin ani güç kaybına neden olabilir.

Soru 3: Bağlantının tamamı yerine sadece bagajı onarmak mümkün mü?

Evet, körük, kir iç yataklara ulaşmadan erken yakalanırsa, yalnızca körüğün değiştirilmesi ve gresi yeniden paketlemek, bağlantının kendisini değiştirmeden sorunu çözebilir.

S4: İç ve dış bağlantılar aynı nedenlerden dolayı mı arızalanıyor?

Tam olarak değil. Dış mafsallar, sürekli direksiyon artikülasyonu nedeniyle dönüşle ilgili tıklama gösterme eğilimindeyken, iç mafsallar daha çok hızlanma ve vites değişikliklerine bağlı titreşim ve tıkırtı gösterir.

S5: CV mafsalları ne sıklıkla kontrol edilmelidir?

Her rutin lastik rotasyonu veya yağ servisi sırasında yapılan görsel kontrol, eklemlerde kirlenmeye yol açmadan önce gelişen bir bagaj yırtığının tespit edilmesi için genellikle yeterlidir.
